immortalwrt（OpenWrt）扩展分区容量

问题来源

N5105 软路由准备安装docker，但是提示空间不够。系统安装在128G硬盘上，闲置空间没有利用起来。

环境：

安装镜像：immortalwrt-24.10.2-x86-64-generic-squashfs-combined-efi.img.gz
ROM：128G
RAM：8G

一、官方镜像分区表结构

启动后可以看到如下 GPT 分区（128 GB 盘为例）：

分区	大小	文件系统	作用
/dev/sda1	32 MB	FAT32	EFI/GRUB + kernel（只读）
/dev/sda2	≈ 300 MB	SquashFS	真正的固件（只读）
/dev/sda128	239 KB	-	BIOS boot 用，可忽略
剩余空间	127 GB+	未分区	待扩容

根目录 / 实际通过 overlay 把 sda2 里的一个环回文件 rootfs_data 挂载成可写层，所以 df -h 只会看到 200～300 MB 可用空间，这就是需要扩容的地方。

二、需要扩容的目标

唯一需要扩容的是 overlay 可写层我们进行在线扩容（推荐，不用拔盘）：把剩余空间新建一个 ext4 分区 → 拷旧 /overlay → 改 fstab → 重启，最安全，官方 squashfs 也能升级不丢数据。

overlay 做大的直接好处就是可以装Dokcer/Podman、缓存什么的；大 overlay 的副作用就是sysupgrade 升级固件时，官方脚本不会自动迁移整个 /overlay，你得手动备份/还原。

三、在线扩容实操

装工具

1
2
opkg update
opkg install cfdisk e2fsprogs blkid

创建新分区（示例把剩余 127 GB 全用）

1
2

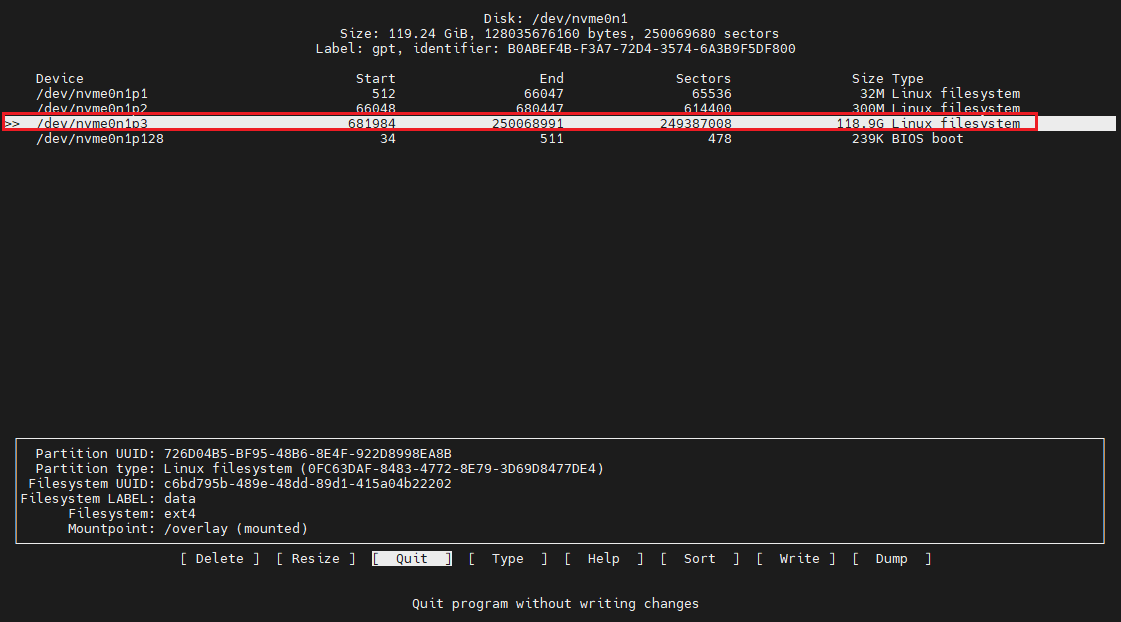

cfdisk /dev/nvme0n1
# 选中 Free space → New → Write → quit

这write完成的，检查一下容量，记住Device名称nvme0n1p3，后边执行命令别用错了。

1
2
# 新建 /dev/nvme0n1p3 占剩余全部空间
mkfs.ext4 -L data /dev/nvme0n1p3

挂载点规划

/overlay 需要 30 GB 左右放软件、配置
/mnt/docker 留 80 GB+ 给镜像、卷一次把 118.9 GB 分成两段最省事：

1
2
3
4
5
6
mkdir -p /mnt/data

mount /dev/nvme0n1p4 /mnt/data

# 在 /mnt/data 里创建两个子目录，既能当 overlay 又能当 docker 根目录
mkdir -p /mnt/data/overlay /mnt/data/docker

开机自动挂载 & 指向

编辑 /etc/config/fstab 追加两行：

config mount
        option device '/dev/nvme0n1p3'
        option target '/mnt/data'
        option fstype 'ext4'
        option options 'rw,noatime'
        option enabled '1'

config mount
        option device '/dev/nvme0n1p3'
        option target '/overlay'
        option options 'rw,noatime'
        option enabled '1'

重启生效：

1
2
reboot
df -h            # 应该看到 /overlay 已变成 100+ GB

四、Docker指向修改

Docker默认使用的opt/data做的数据根目录，我们上边给他分了数据目录/mnt/data/docker，现在要指向它。

配置数据指向

1
2
3
4
5
6
7
8
9
mkdir -p /etc/docker

cat > /etc/docker/daemon.json <<EOF
{
  "data-root": "/mnt/data/docker",
  "log-driver": "json-file",
  "log-opts": {"max-size": "10m", "max-file": "3"}
}
EOF

安装docker

1
2
opkg update
opkg install docker dockerd

启动并开机自启

1
2
/etc/init.d/dockerd enable
/etc/init.d/dockerd start

验证
1
docker info | grep "Docker Root Dir" # 应输出 /overlay/docker
⚠️不出意外的话这里就出意外了，你大概率会看到如下输出信息：
1 2 3
root@ImmortalWrt:~# docker info | grep "Docker Root Dir" WARNING: No swap limit support Docker Root Dir: /opt/docker
没错，就是没变。这是因为/etc/init.d/dockerd 里有顽固的硬编码。好像是116行附近config_get data_root globals data_root "/opt/docker/"，脚本优先使用 UCI 配置里的 data_root 值，默认就是 /opt/docker/，所以 /etc/docker/daemon.json 被完全忽略。

用 UCI 把路径改掉

1
2
uci set dockerd.globals.data_root='/overlay/docker'
uci commit dockerd

重启Docker
1
/etc/init.d/dockerd restart

再次验证

1
2
docker info | grep "Docker Root Dir"
# 应该输出：Docker Root Dir: /overlay/docker
